<abbr id="8rhwt"></abbr>

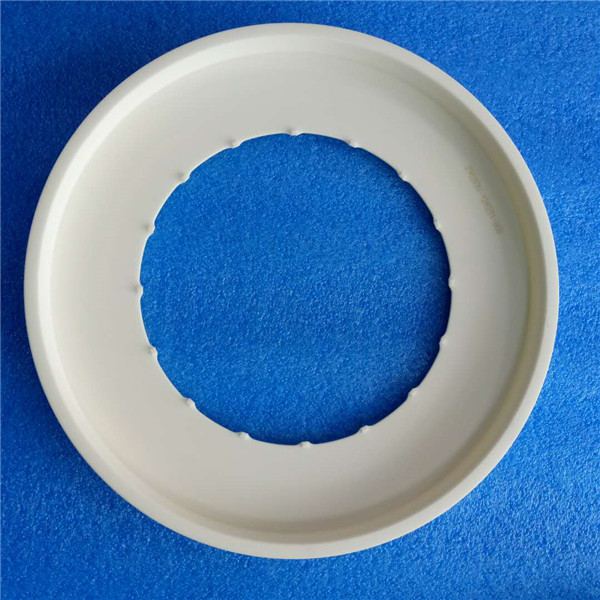

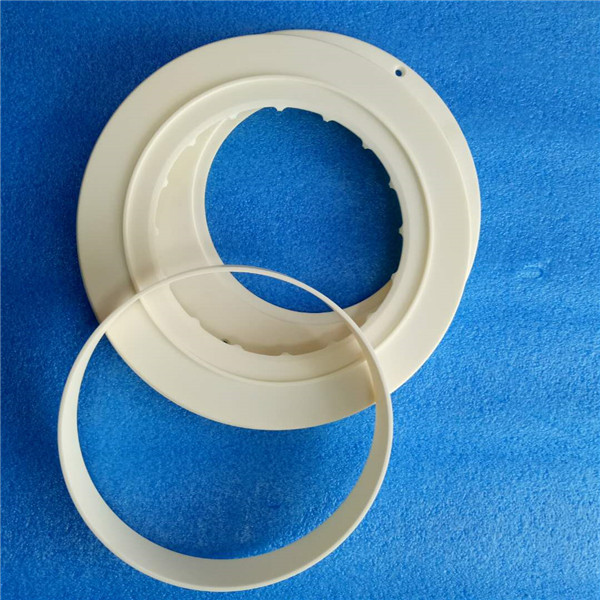

| 氧化鋁是硬度極高的且使用廣泛的陶瓷材料。它被用于要求高耐磨，良好的耐腐蝕性以及耐壓的地方。由于它的絕緣性能，恒脈氧化鋁材料有不同的純度和粒徑，從而形成了不同的表面特征——從非常精細到標準。經常被用于電子產品。氣絕緣，良好的耐腐蝕性能，非常高的操作溫度，功能陶瓷，良好的機械性能，非常高的耐磨性，非常高的硬度，非常高的熱震穩定性，低比重。 | ||||||
| 氧化鋁 &技術參數 | ||||||
| 名稱 | 單位(計量) | 數值 | 名稱 | 單位(計量) | 數值 | |
| 材料 | Al2O3 > 99.8% | 材料 | Al2O3 > 95% | |||
| 顏色 | 白色，象牙色 | 顏色 | 白色 | |||
| 密度 | g/cm3 | 3.9 | 密度 | g/cm3 | 3.65 | |
| 抗彎強度 | MPa | 390 | 抗彎強度 | MPa | 300 | |
| 抗壓強度 | MPa | 3,900 | 抗壓強度 | MPa | 3,400 | |
| 彈性模量 | GPa | 390 | 彈性模量 | GPa | 350 | |
| 抗沖擊強度 | MPa m1/2 | 5.2 | 抗沖擊強度 | MPa m1/2 | 4 | |
| 維泊爾系數 | m | 12 | 維泊爾系數 | m | 10 | |
| 維氏硬度 | HV 0.5 | 2,000 | 維氏硬度 | HV 0.5 | 1,800 | |
| 熱膨脹系數 | 10-6 K-1 | 5.5 - 8.4 | 熱膨脹系數 | 10-6 K-1 | 5.0 - 8.3 | |
| 導熱系數 | W/mK | 28 | 導熱系數 | W/mK | 24 | |
| 熱震穩定性 | ?T °C | 280 | 熱震穩定性 | ?T °C | 250 | |
| 最高使用溫度 | °C | 1,700 | 最高使用溫度 | °C | 1,500 | |
| 20 °C 體積電阻 | ?cm | >1015 | 20 °C 體積電阻 | ?cm | >1014 | |
| 電介質強度 | kV/mm | 30 | 電介質強度 | kV/mm | 20 | |
| 介電常數 | εr | 10 | 介電常數 | εr | 10 | |
| 20°C, 1兆赫介質損耗角 | tanδ | 0.0005 | 20°C, 1兆赫介質損耗角 | tanδ | 0.0001 | |
| 這些特性是在測試樣品上測量的，其數據是典型材料的性能，根據不同的產品結構、形狀和生產工藝會有些不同。 | 這些特性是在測試樣品上測量的，其數據是典型材料的性能，根據不同的產品結構、形狀和生產工藝會有些不同。 | |||||
