<abbr id="8rhwt"></abbr>
| 氧化鋯應用在需要機械強度的地方，高沖擊阻力，撓曲強度和硬度使其理想的使用于堅韌和粗糙的地方。它的低導熱性使其是用于高壓機械零件熱絕緣的理想材質。由于它的熱膨脹系數接近鋼鐵，氧化鋯是現有設計中金屬機械配件的理想替代品。電氣絕緣，良好的耐腐蝕性能，相對低操作溫度（1000oC），結構陶瓷，良好的機械性能，電子模塊類似于鋼（可粘接和噴涂），熱膨脹系數類似于鋼，低熱導性（絕熱）非常耐沖擊良好的熱震穩定性，低比重，有反粘膠劑作用，低摩擦系數。 | ||||||
| 氧化鋯 &技術參數 | ||||||
| 名稱 | 單位(計量) | 數值 | 名稱 | 單位(計量) | 數值 | |
| 材料 | ZrO2+ Y-PSZ | 材料 | ZrO2+ Y-PSZ | |||
| 顏色 | 藍色 | 顏色 | 白色 | |||
| 密度 | g/cm3 | 6 | 密度 | g/cm3 | 6 | |
| 抗彎強度 | MPa | 1,300 | 抗彎強度 | MPa | 800 | |
| 抗壓強度 | MPa | 3,000 | 抗壓強度 | MPa | 3,000 | |
| 彈性模量 | GPa | 205 | 彈性模量 | GPa | 205 | |
| 抗沖擊強度 | MPa m1/2 | 12 | 抗沖擊強度 | MPa m1/2 | 8 | |
| 維泊爾系數 | m | 25 | 維泊爾系數 | m | 15 | |
| 維氏硬度 | HV 0.5 | 1,150 | 維氏硬度 | HV 0.5 | 1,150 | |
| 熱膨脹系數 | 10-6 K-1 | 10 | 熱膨脹系數 | 10-6 K-1 | 10 | |
| 導熱系數 | W/mK | < 2 | 導熱系數 | W/mK | < 2 | |
| 熱震穩定性 | ?T °C | 280 | 熱震穩定性 | ?T °C | 270 | |
| 最高使用溫度 | °C | 1,000 | 最高使用溫度 | °C | 1,000 | |
| 20 °C 體積電阻 | ?cm | >1010 | 20 °C 體積電阻 | ?cm | >1010 | |
| 電介質強度 | kV/mm | - | 電介質強度 | kV/mm | - | |
| 介電常數 | εr | - | 介電常數 | εr | - | |
| 20°C, 1兆赫介質損耗角 | tanδ | - | 20°C, 1兆赫介質損耗角 | tanδ | - | |
| 這些特性是在測試樣品上測量的，其數據是典型材料的性能，根據不同的產品結構、形狀和生產工藝會有些不同。 | 這些特性是在測試樣品上測量的，其數據是典型材料的性能，根據不同的產品結構、形狀和生產工藝會有些不同。 | |||||

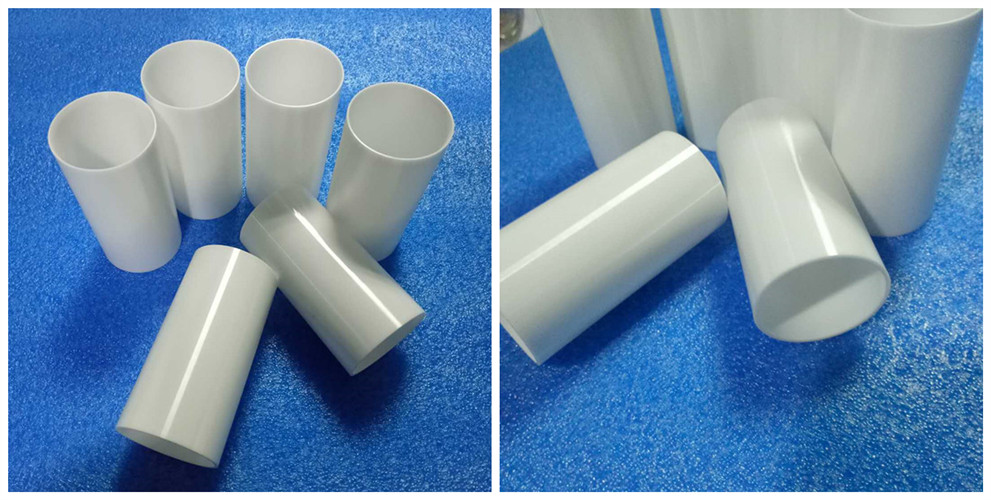

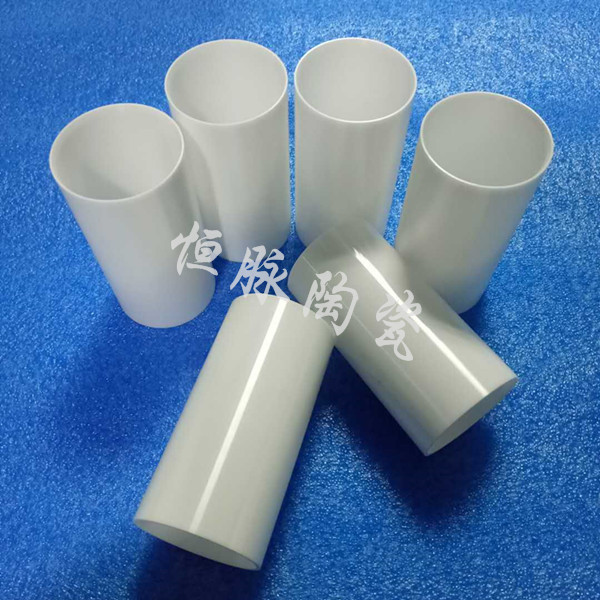

氧化鋯(ZrO2)
氧化鋯陶瓷以ZrO2為主要成分，根據添加的穩定劑，主要有釔穩定氧化鋯、鎂穩定氧化鋯和鈰穩定氧化鋯。氧化鋯陶瓷通常有較高的機械強度和斷裂韌性、都具有較好的耐腐蝕性。鎂穩定氧化鋯在較高溫度(1000 ℃)仍保持良好的力學性能。
主要特征： 主要應用：
● 高強度、高斷裂韌性(常溫) ● 耐磨件
● 與金屬相近的熱膨脹系數 ● 工模具
● 耐磨性 ● 絕熱性 ● 隔熱材料
定制過程中，我們采用恒脈獨家開發的氧化鋯陶瓷生產工藝來制造您需要的產品。我們的工程師通過和您緊密溝通，確保每一步都讓您滿意。
